پانل گچی ضد رطوبت و حریق (FM)
خرید و قیمت پانل گچی ضد حریق و رطوبت (FM)
در دنیای مهندسی مدرن، “ایمنی” دیگر یک واژه لوکس نیست؛ بلکه خط قرمزی است که با جان انسانها معامله میکند. تصور کنید در طبقه دهم یک بیمارستان یا یک برج مسکونی لوکس، آتشسوزی در داکت تأسیسات رخ میدهد. همزمان، سیستم اطفای حریق (اسپرینکلر) فعال میشود و هزاران لیتر آب را روی دیوارها میپاشد. در این “سناریوی جهنمی”، مصالح معمولی چه واکنشی نشان میدهند؟
پانل معمولی: در ثانیههای اول خمیر شده و فرو میریزد.
پانل ضد حریق (FR): آب را جذب کرده، سنگین میشود و تحت وزن خود سقوط میکند.
پانل ضد رطوبت (MR): در برابر آتش ذوب شده و راه را برای عبور دود سمی باز میکند.
تنها قهرمانی که در این میدان نبرد باقی میماند، پانل گچی ضد حریق و رطوبت (FM) است. محصولی که اوج تکنولوژی صنعت درایوال (Drywall) محسوب میشود و برای بدترین شرایط ممکن طراحی شده است.
ما در آلومینیوم فرم پروفیل پیتابنا، معتقدیم که فروش پانل FM، فروش کالا نیست؛ بلکه فروش “بیمه عمر ساختمان” است. به عنوان تخصصیترین مرجع سیستمهای ساختوساز خشک و سازه LSF در ایران، در این مقاله تحلیلی، قصد داریم کالبد این محصول را بشکافیم. از فرمولاسیون مولکولی هسته گچی تا ریزترین نکات اجرایی در شفتهای تأسیساتی. اگر مهندس ناظر، سازنده بیمارستان یا پیمانکار پروژههای صنعتی هستید، این کاملترین متنی است که تاکنون به زبان فارسی در مورد پانل FM نوشته شده است.

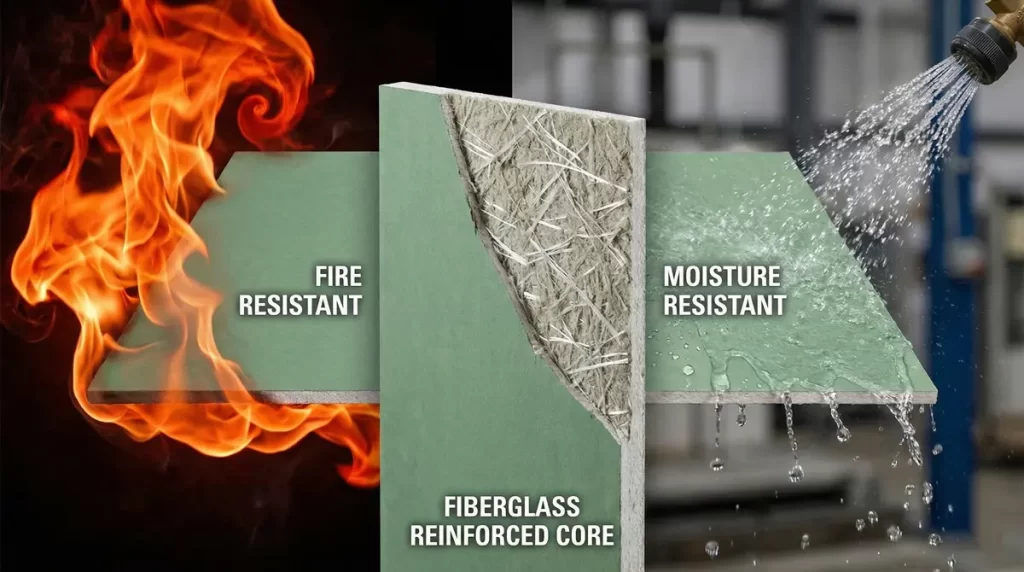

مهندسی مواد و آناتومی پانل FM
پانل FM (Fire & Moisture Resistant) که در ادبیات کارگاهی به نامهای “کناف دو منظوره” یا “پانل سبز و قرمز” شناخته میشود، یک کامپوزیت پیشرفته است. بیایید لایه به لایه آن را بررسی کنیم:
۱. روکش سلولزی چندلایه (The Face Paper)
کاغذ رویی این پانل، سبز رنگ است تا نشاندهنده خاصیت ضد آب بودن باشد. اما این یک کاغذ معمولی نیست. این لایه طی فرآیند “ایمپرگنیشن” (Impregnation) با مواد ضد قارچ و ضد باکتری اشباع شده است.
تفاوت با کاغذ معمولی: کاغذ معمولی در رطوبت بالای ۷۰٪ غذای لذیذی برای قارچهای سیاه (Aspergillus niger) است. اما کاغذ پانل FM محیطی “بیاثر” است که میکروارگانیسمها نمیتوانند روی آن کلونی بسازند. این ویژگی برای محیطهای استریل مثل اتاق عمل حیاتی است.
۲. شبکه الیاف شیشه (Fiberglass Matrix)
اگر یک پانل FM را بشکنید و با ذرهبین به هسته آن نگاه کنید، هزاران رشته براق و نازک میبینید. اینها الیاف شیشه نسوز هستند.
وظیفه مکانیکی: گچ به ذات ترد است. الیاف شیشه نقش “میلگرد” در بتن را بازی میکنند.
رفتار در حریق: وقتی دمای آتش به بالای ۷۰۰ درجه میرسد، گچ آبِ کریستالی خود را از دست میدهد (Calcination) و تبدیل به پودر میشود. در پانل معمولی، این پودر میریزد و دیوار سوراخ میشود. اما در FM، این شبکه توری فایبرگلاس، پودر گچ را مثل یک اسکلت منسجم نگه میدارد و مانع از عبور آتش میشود.
۳. افزودنیهای هیدروفوبیک (Hydrophobic Additives)
در میکسر کارخانه، موادی مانند سیلیکون و واکسهای پلیمری به دوغاب گچ اضافه میشوند. این مواد “کشش سطحی” حفرههای میکروسکوپی گچ را تغییر میدهند.
نتیجه: وقتی آب به سطح یا مغز پانل میرسد، به جای نفوذ، به صورت قطره روی آن میماند. جذب آب این پانلها طبق استاندارد EN520 باید کمتر از ۵ درصد وزنی باشد (کلاس H1).
۴. دانسیته بالا (High Density)
پانلهای FM معمولاً سنگینتر و متراکمتر از پانلهای معمولی هستند (حدود ۸۵۰ تا ۹۰۰ کیلوگرم بر متر مکعب). این تراکم بالا دو مزیت جانبی دارد:
عایق صوتی بهتر: جرم بیشتر به معنی کاهش عبور صداست.
مقاومت ضربهای بالاتر: در محیطهای صنعتی و راهروهای بیمارستان که احتمال برخورد ترولی وجود دارد، دیرتر آسیب میبیند.
جدول مشخصات فنی پانل FM
مهندسان برای طراحی دیوارهای دارای کد حریق (Fire Rated Walls) در محیط مرطوب، به اعداد زیر نیاز دارند:
| ویژگی / مشخصه فنی | جزئیات پانل دو منظوره (FM) |
|---|---|
| رنگ روکش / مهر | سبز (Green) / با مهر قرمز (Red Stamp) |
| تکنولوژی هسته | ترکیب الیاف شیشه (ضد حریق) + سیلیکون (ضد آب) |
| ضخامتهای موجود | ۱۲.۵ (رایجترین)، ۱۵ میلیمتر |
| جذب آب (Water Absorption) | استاندارد H1 - کمتر از ۵٪ وزنی |
| مقاومت در برابر حریق | ۳۰ تا ۱۸۰ دقیقه (بسته به ضخامت و لایهها) |
| دانسیته (چگالی) | حدود ۸۰۰ تا ۸۵۰ کیلوگرم بر متر مکعب (متراکم) |
| کاربرد تخصصی | رایزر، شفت تاسیسات، بیمارستان، محیط صنعتی |
الزامات قانونی و مباحث مقررات ملی ساختمان
استفاده از پانل FM یک انتخاب سلیقهای نیست؛ در بسیاری از موارد یک الزام قانونی است. مهندسین ناظر بر اساس کدام بندهای قانونی دستور تخریب دیوار معمولی و جایگزینی با FM را میدهند؟
مبحث سوم مقررات ملی ساختمان (حفاظت در برابر حریق)
طبق این مبحث، ساختمانها بر اساس نوع تصرف و ارتفاع، گروهبندی میشوند.
بندهای مربوط به رایزرها: تمامی داکتهای تأسیساتی که از بیش از دو سقف عبور میکنند، باید دارای دیوارهای جداکننده با مقاومت حداقل ۹۰ تا ۱۲۰ دقیقه باشند. چون داخل داکتها لوله آب وجود دارد و محیط مرطوب است، استفاده از پانل FR (فقط ضد حریق) ممنوع است و باید از FM استفاده شود.

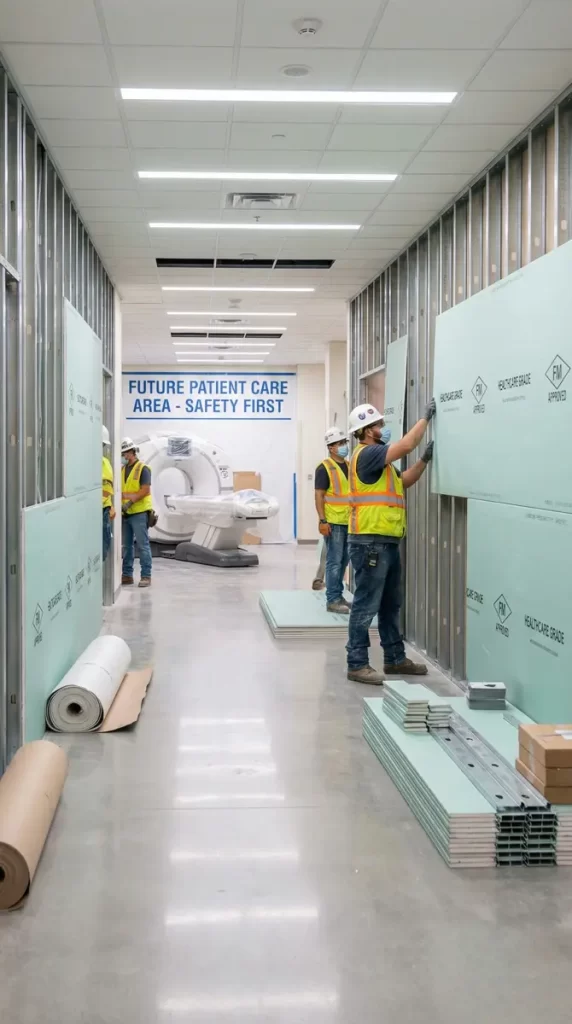

بندهای مربوط به بیمارستان: دیوارهای راهرو و اتاقهای بستری باید “قابل شستشو” و “مقاوم در برابر حریق” باشند.
نشریه ۵۵ (مشخصات فنی عمومی کارهای ساختمانی)
در بخش دیوارهای جداکننده، صراحتاً ذکر شده که در مناطق مرطوب (مانند سرویسها) و آشپزخانهها، لایه رویی دیوار باید در برابر رطوبت مقاوم باشد. اگر این دیوار همزمان نقش دیوار مانع آتش (Fire Barrier) را داشته باشد، تنها گزینه مورد تایید، پانل ترکیبی (FM) است.
استانداردهای بینالمللی (NFPA و DIN)
استاندارد NFPA 101 (کد حفاظت از جان): برای ساختمانهای بلندمرتبه (High-Rise)، دیوارهای شفت آسانسور و تأسیسات باید از نوع “Shaft Wall” با مقاومت در برابر رطوبت و حریق باشند.
استاندارد DIN 18180: مشخصات فیزیکی پانلهای GKFI (نام آلمانی پانل FM) را تعیین میکند.
هشدار پیتابنا: اگر در نقشههای فاز دو معماری، نوع دیوار W112 (FR) ذکر شده اما آن دیوار در مجاورت لوله آب است، وظیفه پیمانکار است که RFI (درخواست اطلاعات) بزند و پیشنهاد تغییر به FM را بدهد.
کاربردهای استراتژیک پانل گچی FM (فراتر از تصور)
کجا باید هزینه کنیم و پانل FM بخریم؟ بیایید ۴ سناریوی حیاتی را بررسی کنیم:

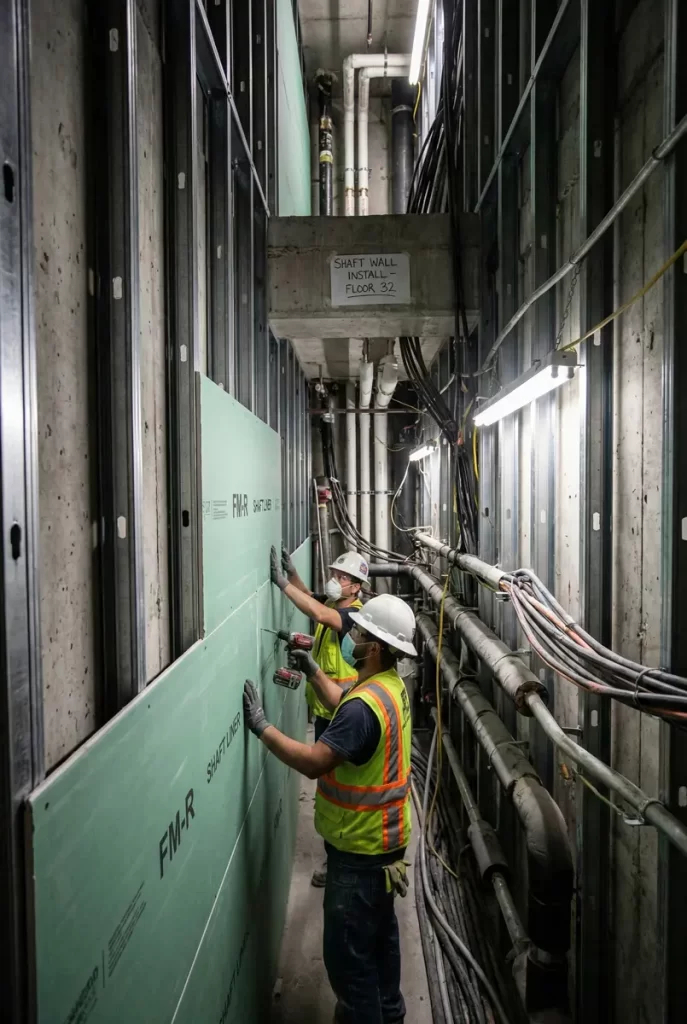

۱. رایزرهای تأسیساتی (The Shaft Wall System)
این مهمترین کاربرد پانل گچی FM است.
چالش: داخل داکت، لولههای فاضلاب، آب باران و ونت قرار دارند. نشتی کوچک در طبقه دهم میتواند رطوبت را در داکت حبس کند. از طرفی، داکت مثل یک “دودکش” عمل میکند و آتش را از طبقه اول در عرض چند ثانیه به پشت بام میکشد.
راهکار: اجرای سیستم شفتوال (Shaft Wall) با سازههای J-Runner و پانلهای FM ضخامت ۲۵ میل (یا دو لایه ۱۲.۵). این ساختار هم جلوی نشت آب به واحدها را میگیرد و هم راه آتش را میبندد.
۲. آشپزخانههای صنعتی (Commercial Kitchens)
در رستورانها، کترینگها و هتلها:
شرایط محیط: بخار آب جوش + بخار روغن + حرارت بالای اجاقها.
چرا پانل FM؟ پانل معمولی زرد میشود و طبله میکند. پانل FR در برابر رطوبت مداوم ضعیف است. پانل FM تنها گزینهای است که زیر سقف کاذب آشپزخانه دوام میآورد و الزامات آتشنشانی را هم پاس میکند.
۳. اتاقهای سرور و دیتاسنترها
شاید تعجب کنید، اما اتاق سرور جای پانل گچی FM است.
دلیل: در دیتاسنترها از سیستم اطفای حریق گازی (FM200) یا مه پاش (Water Mist) استفاده میشود. همچنین سیستمهای خنککننده (Cooling) رطوبت ایجاد میکنند. دیوار اتاق سرور باید ایزوله کامل باشد. پانل FM مانع ورود رطوبت بیرون به داخل و خروج آتش داخل به بیرون میشود.
۴. ویلاهای لوکس در شمال و جنوب (مناطق شرجی)
کارفرمایی که میلیاردها تومان برای ویلای ساحلی هزینه میکند، دیواری میخواهد که ایمن باشد. رطوبت هوای شرجی (RH > 80%) در طولانی مدت به بافت گچ نفوذ میکند. اگر بخواهیم سیستم ضد حریق را در شمال اجرا کنیم، پانل FR گزینه مناسبی نیست (چون رطوبت را جذب میکند). راه حل، استفاده از پانل FM برای کل دیوارهای پیرامونی و سقفهاست.
مقایسه جامع سه گانه: پانل FM در مقایسه با پانلهای MR (ضد رطوبت) و FR (ضد حریق)
چرا نباید ریسک کنیم و محصول اشتباه بخریم؟ جدول زیر تفاوت “عملکرد” را در شرایط بحرانی نشان میدهد:
| سناریوی بحرانی | پانل ضد حریق (FR) | پانل ضد رطوبت (MR) | پانل دو منظوره (FM) |
|---|---|---|---|
| ترکیدگی لوله آب | ❌ خراب میشود (باد میکند) |
✅ مقاوم است | ✅ مقاوم است |
| آتشسوزی خشک | ✅ مقاوم است | ❌ میسوزد (فرو میریزد) |
✅ مقاوم است |
| آتش + آب (اسپرینکلر) | ⚠️ خطر سقوط (جذب آب و سنگینی) |
❌ فوراً میسوزد | ✅ ایمن میماند (برنده نهایی 🏆) |
| هزینه خرید | متوسط | متوسط | بالا (Premium) |
راهنمای نصب و اجرای تخصصی پانل FM
خرید بهترین پانل دنیا بدون اجرای درست، دور ریختن پول است. اجرای پانل FM ریزهکاریهایی دارد که ۹۰٪ نصابها رعایت نمیکنند. بیایید گامبهگام پیش برویم.
گام ۱: انتخاب پروفیل و زیرسازی (گالوانیزه ضد زنگ)
در محیطی که نیاز به FM دارید، یعنی رطوبت بالاست. پس پروفیل زیرسازی هم در خطر است.
کلاس خوردگی: برای محیطهای معمولی (C2) پروفیل با کوتینگ Z140 کافیست. اما برای محیطهای مرطوب (C3 و C4) که جایگاه پانل FM است، باید از پروفیلهای با کوتینگ Z275 (ضخامت روی ۲۷۵ گرم بر متر مربع) استفاده شود.
ضخامت ورق: چون پانل FM سنگینتر است (حدود ۱۰.۵ کیلوگرم/متر مربع برای ضخامت ۱۲.۵)، استفاده از پروفیل با ضخامت ۰.۵۵ یا ۰.۵۰ ممنوع است. حتماً از ورق ۰.۶۰ میلیمتر واقعی (DIN Standard) استفاده کنید تا سقف شکم ندهد.
گام ۲: عایقکاری هوشمند (پشم سنگ vs پشم شیشه)
دیوار FM بدون عایق، یک کار نیمهتمام است.
قانون طلایی: در سیستمهای ضد حریق و رطوبت، استفاده از عایق پشم سنگ (Rockwool) الزامی است.
چرا؟ پشم شیشه در برابر آتش ذوب میشود و حجمش را از دست میدهد. اما پشم سنگ تا دمای ۱۰۰۰ درجه سانتیگراد مقاوم است. همچنین پشم سنگ “هیدروفوبیک” است و آب را دفع میکند. دانسیته پیشنهادی ما برای دیوارهای FM، دانسیته ۸۰ یا ۱۰۰ کیلوگرم بر متر مکعب است.
گام ۳: پیچکشی (اتصالات)
اینجا جایی است که زنگزدگی شروع میشود.
نوع پیچ: استفاده از پیچ سیاه معمولی (Black Phosphate) برای لایه اول قابل قبول است (به شرط ماستیک کامل)، اما پیشنهاد حرفهای ما استفاده از پیچهای روکشدار داکرومات (Dacromet) یا پیچهای سبز رنگ مخصوص محیط مرطوب است.
طول پیچ:
لایه اول (پانل ۱۲.۵): پیچ TN25.
لایه دوم (پانل ۱۲.۵): پیچ TN35 یا TN45.
نکته حیاتی: سر پیچ نباید کاغذ پانل را پاره کند. اگر کاغذ پاره شود، رطوبت به هسته گچ نفوذ کرده و پیچ زنگ میزند.
گام ۴: درزگیری و فایر استاپ (Fire Stopping) – بسیار مهم
درزگیری پانل FM با بقیه فرق دارد. شما نمیتوانید از بتونه معمولی استفاده کنید.
نوار درزگیر: نوار کاغذی معمولی در رطوبت طبله میکند. باید از نوار فایبرگلاس (مش) مقاوم در برابر محیط قلیایی استفاده کنید.
پودر بتونه: باید از “پودر بتونه اصلاح شده” (مقاوم در برابر رطوبت) استفاده شود.
فایر استاپ (آتشبند): در محل عبور لولهها و کابلها از دیوار FM، سوراخ ایجاد شده باید با ماستیکهای متورمشونده (Intumescent) پر شود. این مواد در هنگام حریق پف میکنند و راه سوراخ را میبندند تا دود و آتش عبور نکند.
اشتباه رایج: پر کردن سوراخ دور لوله با گچ معمولی! گچ در آتش میریزد و راه برای عبور آتش باز میشود.
گام ۵: رنگآمیزی و فینیشینگ
سطح پانل FM سبز است. برای پوشش آن:
حتماً یک دست پرایمر (آستر) با کیفیت بزنید تا رنگ سبز پوشانده شود و جذب سطح یکنواخت گردد.
از رنگهای اکریلیک پایه آب (سیلیکونی) یا رنگهای روغنی استفاده کنید. رنگ پلاستیک روی پانل FM در محیط مرطوب دوام نمیآورد.
قیمت پانل FM؛ اقتصاد مهندسی (آنالیز هزینه و فایده)
بسیاری از کارفرمایان با دیدن قیمت پانل FM (که حدود ۲۰ تا ۳۰ درصد گرانتر از پانل معمولی است) عقبنشینی میکنند. بیایید یک آنالیز واقعی انجام دهیم.
فرض کنید شما یک هتل ۱۰۰ اتاقه میسازید.
هزینه کل دیوارچینی با پانل معمولی: ۱۰ میلیارد تومان.
هزینه کل دیوارچینی با پانل FM (در سرویسها): ۱۰.۵ میلیارد تومان.
اختلاف: ۵۰۰ میلیون تومان.
حالا سناریوی خرابی را تصور کنید: اگر ۲ سال بعد، لوله کشی در داکتها نشتی کند و دیوارهای معمولی کپک بزنند یا باد کنند:
هزینه تخریب و حمل نخاله.
هزینه خرید مجدد مصالح (با تورم).
هزینه اجرای مجدد.
ضرر ناشی از عدم سرویسدهی هتل (هزینه فرصت).
مجموع خسارت در ۵ سال اول میتواند تا ۵ برابر هزینه اولیه باشد. پس خرید پانل FM، هزینه نیست، سرمایهگذاری است.

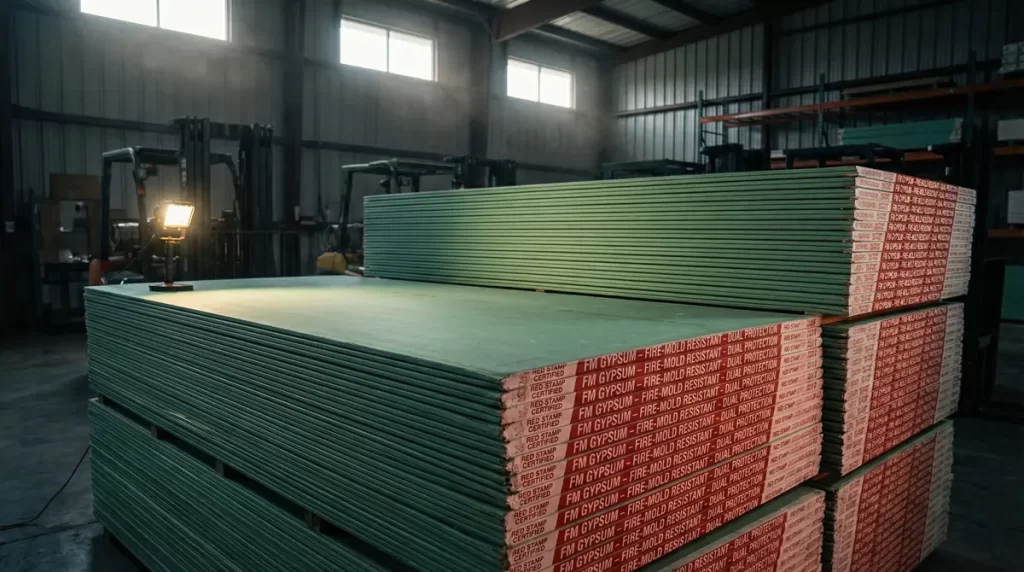

شناسایی اصالت کالا و راهنمای خرید پانل FM
متاسفانه در بازار ایران، پانلهای تقلبی وجود دارد. برخی کارگاههای زیرزمینی، پانل معمولی را با کاغذ سبز و مهر قرمز تولید میکنند که هیچ خاصیتی ندارد. چگونه پانل FM اصل را بشناسیم؟
تست آب (Water Drop Test): یک قطره آب روی کاغذ سبز بریزید. باید تا چند دقیقه جذب نشود و به صورت قطره بماند.
تست الیاف: گوشه پانل را بشکنید. باید رشتههای الیاف شیشه را در مغز گچ ببینید.
تست وزن: پانل FM به دلیل تراکم بالا، سنگینتر از پانل معمولی است. (هر برگ ۱۲.۵ میل حدود ۲۵ تا ۲۶ کیلوگرم وزن دارد).
خرید از نمایندگی معتبر: سادهترین راه، خرید از مرجعی است که برگه آزمایش فنی ارائه میدهد. ما در پیتابنا تمامی بارهای FM را با ضمانت کتبی اصالت و تطابق با استاندارد ملی ایران ارسال میکنیم.
چرا پانل FM را از آلومینیوم فرم پروفیل پیتابنا بخریم؟
ساختمانسازی یک بازی طولانیمدت است. دیواری که امروز میسازید، باید ۳۰ سال آینده در برابر نشتی لولهها و خطرات حریق ایستادگی کند. پانل گچی ضد حریق و رطوبت (FM)، نقطه تلاقی ایمنی و دوام است.
شرکت آلومینیوم فرم پروفیل پیتابنا با تکیه بر دانش فنی مهندسین خود و انبار قدرتمند محصولات درایوال، آماده تأمین نیاز پروژههای بیمارستانی، صنعتی و مسکونی در سراسر ایران است.
تحویل فوری از انبار تهران.
امکان تولید طولهای خاص (سفارشی) برای کاهش پرت مصالح.
ارائه فاکتور رسمی و گواهینامه فنی.
همین امروز ایمنی پروژه خود را تضمین کنید. برای دریافت لیست قیمت بهروز، مشاوره رایگان محاسبه متریال (MTO) و خرید، با ما در تماس باشید.
سوالات متداول و تخصصی در خصوص پانل گچی FM
آیا میتوانم روی پانل FM سنگ اسلب یا سرامیک پرسلان نصب کنم؟
بله. پانل FM به دلیل تراکم بالاتر و مقاومت در برابر رطوبت، بستر بسیار مناسبی برای نصب سنگ و سرامیک است.
شرط اجرا: فاصله استادها را به ۳۰ یا ۴۰ سانتیمتر کاهش دهید. دیوار را دو لایه (Double Layer) کنید. از چسب پلیمری دو جزئی یا چسب کاشی پرسلان استفاده کنید.
تفاوت سیستم آکواپانل با پانل FM چیست؟
آکواپانل (سمنت برد) پایه سیمانی دارد و ۱۰۰٪ ضد آب است (قابل غوطهوری). پانل FM پایه گچی دارد و مقاوم در برابر رطوبت است.
انتخاب: برای داخل استخر و سونا و نمای بیرونی = آکواپانل. برای حمام، آشپزخانه و رایزر = پانل FM.
آیا پانل FM عایق حرارتی بهتری نسبت به پانل معمولی است؟
بله، اندکی بهتر است. وجود الیاف شیشه و تراکم بالاتر، ضریب انتقال حرارت (U-Value) را کمی بهبود میبخشد، اما همچنان برای عایقسازی کامل نیاز به پشم سنگ دارید.
در صورت آتشسوزی، پانل FM گاز سمی تولید میکند؟
خیر. گچ و الیاف شیشه مواد معدنی هستند و در آتش نمیسوزند که دود سمی تولید کنند. کاغذ روکش هم به سرعت میسوزد و تمام میشود. این محصول دوستدار محیط زیست و ایمن برای انسان است.
